1. 4軸全自動高頻焊錫機，單頭雙Y； 2.編程具有復制功能，可數倍提升編程效率； 3.可存儲999組編程文件， 生產不同產品一鍵輕松切換，無需再次編程； 4.可根據客戶需求定制設備平臺尺寸。
一、產品概述：

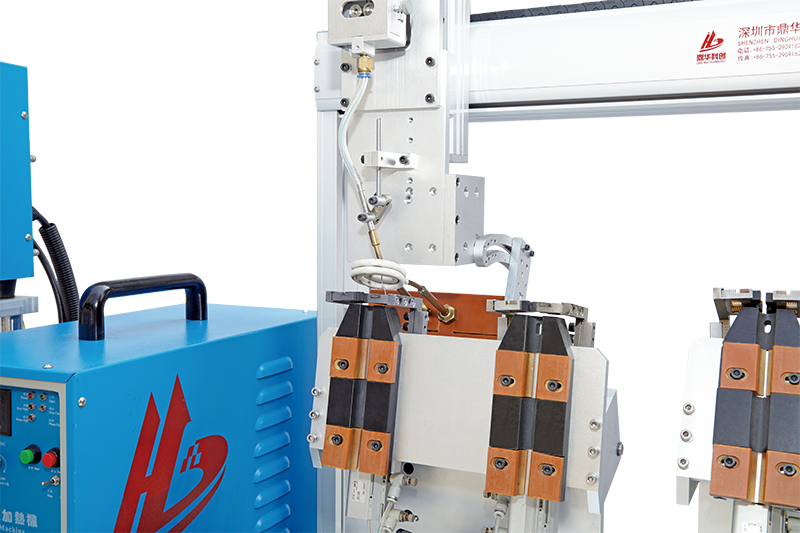

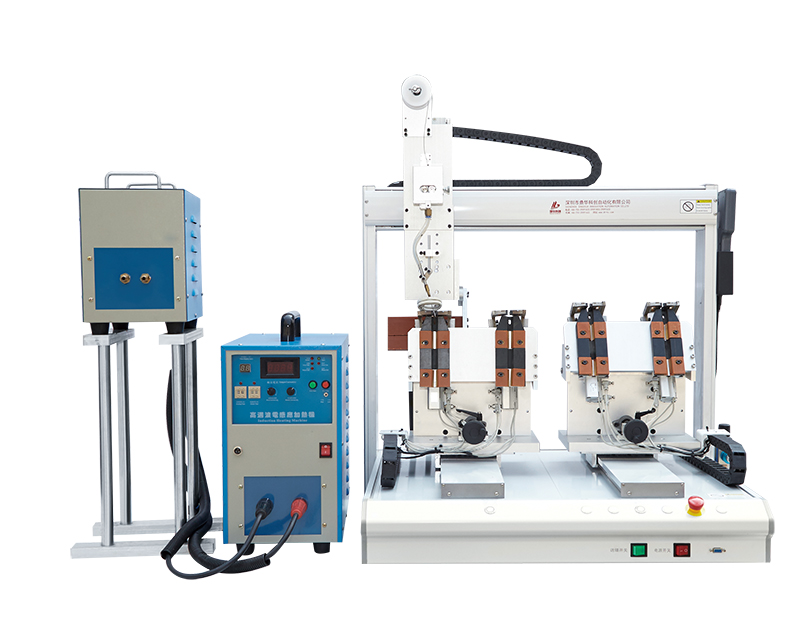

1. 4軸全自動高頻焊錫機，單頭雙Y；
2.編程具有復制功能，可數倍提升編程效率；
3.可存儲999組編程文件，生產不同產品一鍵輕松切換，無需再次編程；
4.可根據客戶需求定制設備平臺尺寸。
二、性能描述：
1. 簡單操作示教盒，單點編程方式可以直接輸入焊接坐標，設備編寫工作程序可進行點到點、塊到塊的復制，縮短程序編寫時間，且簡單易學，軌跡焊點可實現全局修改。
2. 每個單頭雙鉻鐵兩邊可獨立控制，兩邊可同時工作，及大的提高了工作效率。
3. 簡單操作示教盒，可編輯連續快速點焊，引導運動末端到達焊點位置。
4. 焊點間的參數可靈活互換，自動計算補嘗點，每個點的速度可獨自調試和設置，文件名可輸入中英文及數字。
5. 中文界面輸入，易學易懂,不需外接教導器，比同類產品調試更方便,簡單便利。
6. 自動送錫、破錫功能，錫量可調、控錫精準，任何時候都能啟動送錫，有效滿足多樣焊錫工藝，提升機器效率。
7. 可隨時調用焊接軌跡，存儲多個焊接軌跡的文件，無需重復編輯
三、產品優點：
1、專為大焊點高熱容量焊接設計。
2、加熱速度快，高熱效傳導，熱影響區域小；
3、軌跡焊點可新建，增加或減少，也可全局修改，編程更簡單快捷；
4、任何時候都能啟動送錫，有效滿足多樣焊錫工藝及提升機器效率。
5、非接觸式錫絲加熱 壽命超長；
6、焊接前無需預處理工作，效率高；
7、示教盒傻瓜式編程，任何生手都可以在2小時熟練操作設備；
8、可搭配自動化輸送帶,做到全自動化作業；
9、雙用戶管理模式，給工程師與操作員不同權限；
10、焊點間的參數可靈活互換，自動計算補償點；
11、文件名可以輸入中英文數字并保存。
技術參數：
|
設備型號 |
DH-HXG6441 |
||
|
軸數 |
4軸同步控制 |
||
|
移動 范圍 |
X軸 |
600mm |
|
|
Y1軸 |
400mm |
||
|
Y2軸 |
400mm |
||
|
Z1軸 |
100mm |
||
|
平臺載重量 |
10kg |
||
|
最大 速度 |
X\Y軸 |
600mm/sec. |
|
|
z軸 |
300mm/sec. |
||
|
重復 精度 |
X\Y軸 |
±0.02mm |
|
|
Z軸 |
±0.02mm |
||
|
對應最大夾具尺寸 |
230*400mm(X,Y) |
||
|
程序數 |
999組 |
||
|
驅動系統 |
閉環驅動 |
||
|
控制系統 |
運動控制系統 |
||
|
溫度控制范圍 |
40-500℃ |
||
|
控溫精度 |
±10度 |
||
|
送錫機構 |
單送錫機構 |
||
|
加熱器功率 |
1400w（選 配） |
||
|
送錫速度 |
０－50mm/s |
||
|
支持錫線直徑 |
Φ0.8-Φ1.5 (標準） |
||
|
報警情況 |
錫線中斷，錫線堵塞，（選 配） |
||
|
外觀尺寸mm |
L900*W700*H700mm |
||
|
電源 |
AC220V±10% 50/60Hz 450VA |
||
|
氣壓 |
0.4-0.8Mpa |
||
|
相關濕度 |
20-95% |
||
|
相關溫度 |
-10-45攝氏度 |
||
|
重量 |
100kg |
||
