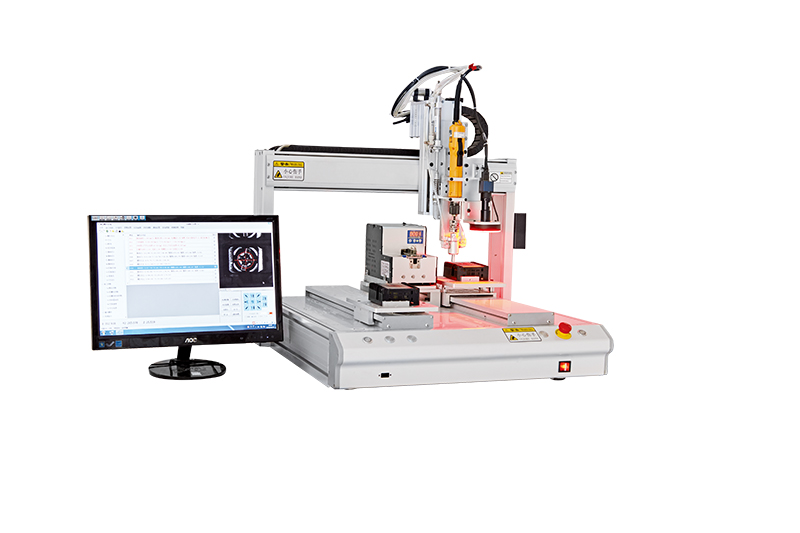

1、節省成本：單人即可操作，1人可抵3-5人 2、提高效率：約1.2秒一顆螺絲，只需人工上下產品 3、精準可靠：重復精度0.02mm，具有滑牙、浮鎖、漏鎖自動檢測報警功能 4、適用廣泛：CCD視覺對位調機簡單，可適用于M6以下規格的螺絲 5、需求定制：可根據客戶的產品、螺絲規格，按客戶需求定制，更具人性化。
1、采用工控機+顯示屏控制，全中文操作界面，易學易用；
2、調試螺絲機孔位只需通過顯示屏光標對位，簡易好調；
3、具有產品偏位自動進行位置補償，對位精準，保護產品；
4、吸取式供料方式，供料效率高，故障率低且易處理；
5、原裝進口品牌電批，力矩準確可調，性能穩定；
6、出現故障時，可選擇重打或跳過模式；
7、具有區域陣列復制，平臺復制，批量編輯，單步運行等功能；
8、動作參數編輯完畢，通過串口將動作參數下載到控制器中，即可脫機獨立運行。也可將
動作參數保存到手持盒中，方便調用；
9、具有螺絲緊固智能反饋系統，螺絲未鎖緊、滑牙、漏鎖等情況會報警；
10、標配萬能夾具適用多款機種的螺絲鎖付；
11、彈力保護結構可保護產品在異常情況下不被壓壞；
二、性能描述：
1、簡單的編程方式，可以直接輸入螺絲位置坐標，可示教再現坐標位置，簡單操作，可設定更換產品間隔，實現循環鎖螺絲方案，提高操作效率；
2、中文界面輸入，易學易懂,不需外接教導器，比同類產品調試更方便,簡單便利，員工可迅速掌握操作和調試；
3、設備可存儲999個操作程序，同一機器可對999款不同產品進行加工，更換產品時直接更換治具，切換至對應的程序即可投入生產；
4、扭力精確，并可輕松簡單調節，保證了螺絲鎖緊質量；
5、螺絲機可以實時統計并記錄各種數據，數據包含生產數量、生產規格、生產時間、故障信息、故障時間等等；
6、可以在界面上顯示螺絲鎖附狀態分布圖，并且用顏色區分不同的鎖附狀態、螺絲鎖附狀態有:“已鎖”“滑牙”“浮鎖”；
7、可選擇從產品上任何一個孔位開始鎖螺絲，也可以接著上一次未鎖完成的位置繼續鎖螺絲，以及顯示當前正在鎖哪個螺絲孔位，鎖螺絲隨機、靈活、多變；
8、單點校正，允許用戶對每個單一點進行自動定位，手動校正坐標，校正坐標后。自動定位到下一點，調試簡單，方便，快捷，靈活；
9、滑牙處理，對滑牙、浮鎖的螺絲孔位有三種處理方式。“重鎖”，可對螺絲進行重鎖，一次重鎖不成功可以二次重鎖，直到鎖附完成，還可以選擇有螺絲重鎖或無螺絲重鎖、也可以選擇“跳過”。可跳過忽略該螺絲孔位的故障，直接跳過鎖下一顆螺絲。用戶還可以設定“跳過次數”。允許機器自動跳過故障螺絲孔位的次數；
10、程序植入方式可選直接輸入、示教、插入、刪除、復制、粘貼、偏移、陣列、mark點對位整體校正；
11、采用工控機控制，結合專門開發的鎖螺絲控制系統，具有位置自動整定復位功能，保證了設備重復運動的精準性及穩定性。
四、產品優勢：
1、節省成本：單人即可操作，1人可抵3-5人
2、提高效率：約1.2秒一顆螺絲，只需人工上下產品
3、精準可靠：重復精度0.02mm，具有滑牙、浮鎖、漏鎖自動檢測報警功能
4、適用廣泛：CCD視覺對位調機簡單，可適用于M6以下規格的螺絲
5、需求定制：可根據客戶的產品、螺絲規格，按客戶需求定制，更具人性化。
技術參數：
|
設備型號 |
DH-CD300 |
DH-CD400 |
|
|
軸數 |
5軸同步控制 |
||
|
移動 范圍 |
X軸 |
500mm |
500mm |
|
Y1軸 |
300mm |
400mm |
|
|
Y2軸 |
300mm |
400mm |
|
|
Z軸 |
100mm |
100mm |
|
|
最大 速度 |
XY軸 |
600mm/sec. |
|
|
z軸 |
350mm/sec. |
||
|
重復 精度 |
X,Y軸 |
±0.02mm |
|
|
Z軸 |
±0.02mm |
||
|
對應最大夾具尺寸 |
300*240mm(X,Y) |
400*240mm(X,Y) |
|
|
程序數 |
999組 |
||
|
平臺載重量 |
10kg |
||
|
輸入電源 |
AC/220V |
||
|
功率 |
450W |
||
|
材質 |
鋁合金機架 |
||
|
螺絲供料器 |
臺灣澤達 |
||
|
電批 |
日本HIOS/臺灣奇力速（根據客戶要求） |
||
|
吸嘴 |
鼎華定制 |
||
|
批刀 |
鼎華定制 |
||
|
適用螺絲 |
M5以下螺絲 |
||
|
重量 |
65kg |
70kg |
|
|
檢測 |
螺絲滑牙檢測 |
有 |
|
|
螺絲浮鎖檢測 |
有 |
||
|
螺絲漏鎖檢測 |
有 |
||
|
不良品處理 |
報警提示，選擇重鎖或跳過 |
||
|
產品 |
1. 節省成本 |
單人可操作或操作多臺設備，減少人工，簡單培訓即可操作 |
|
|
2. 保證質量 |
扭力檢測，保證鎖螺絲的一致性 |
||
|
3. 提高產能 |
鎖螺絲速度是人工數倍，提高工作效率 |
||
